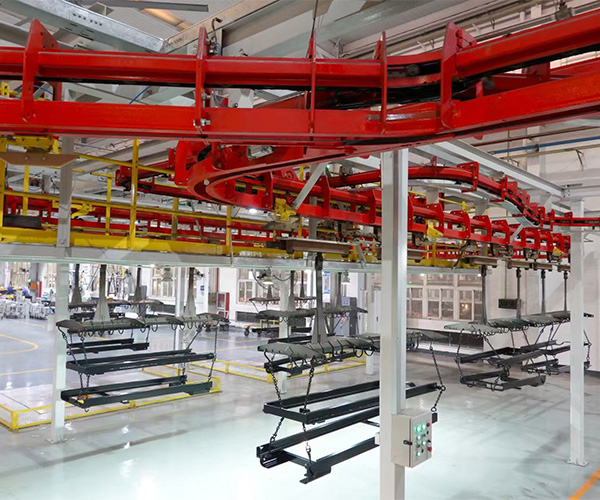

輸送系統各單元設備描述

1) 牽引鏈條：牽引鏈條采用十字鉸接鏈,材質40Cr,推桿也采用40Cr為材料；機加工后經熱處理,強度達到國家標準要求。鏈條采用單導向輪和雙走輪、十字交錯組合鉸接結構,具有良好的萬向性?？梢宰杂善椒€(wěn)的通過線路中各種水平彎軌和垂直彎軌,且無卡阻。鏈板采用優質鋼材（40Cr）沖壓成形,經度鋅處理。走輪和導向輪均采用特制軸承輪,間隙合理, 轉動靈活、阻力小,經久耐用。鏈條的鏈片經鍍鋅處理,中間節發黑處理鍍,具有良好的防腐性,外表美觀,且結構合理,易拆裝,方便維修。

2) 牽引軌道：直軌為特殊幾字形半軌或者封閉軌道,材料厚度4mm,直軌材質Q235。彎軌(水平、垂直)由雙半軌組成,材料厚度4mm,鏈條軸承踏面材質16Mn淬火,最小半徑＞600mm(水平),＞800mm(垂直)。具體以實際設計為準！

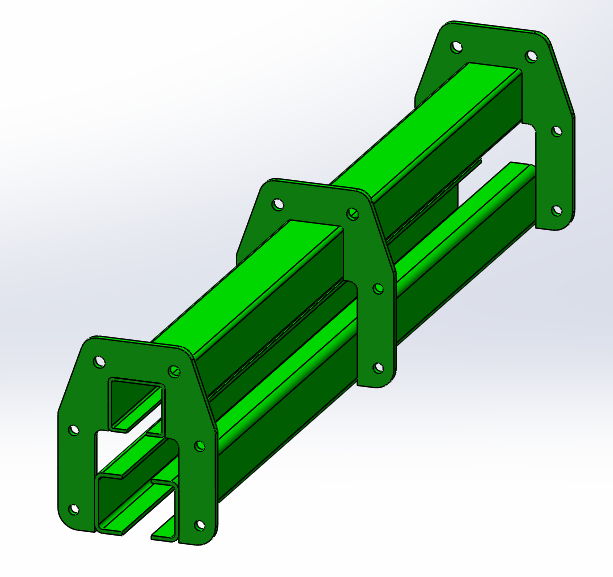

3) 積放軌道：積放直軌為雙層結構,上層為牽引軌道,下層為雙C型半軌,由括架焊接成型，成形后續經過拋丸,表面外觀噴粉處理,爐內軌道高溫銀粉漆。

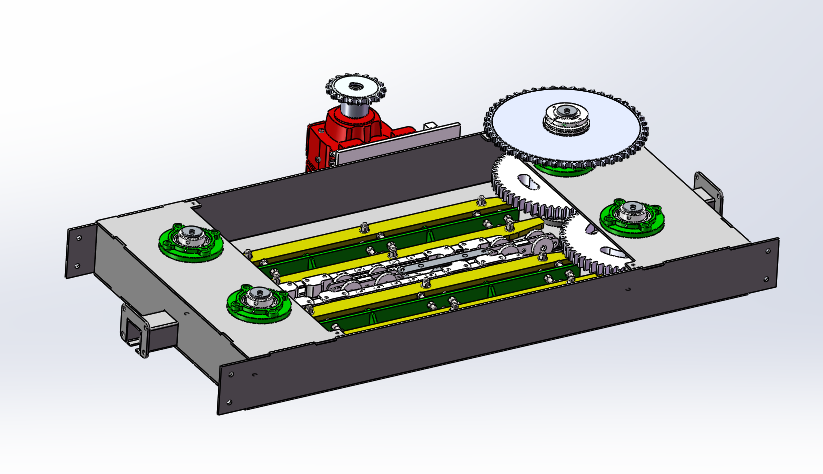

4) 驅動裝置：驅動裝置中的驅動鏈條與牽引鏈條采用采用履帶式撥爪鏈直線驅動形式,具有力矩大,傳動平穩,低噪音等特點。驅動輸出軸配有限扭器,防止卡位,過載等故障造成的不便。開關保護安置在電機輸出軸端,與電控系統配合完成故障保護作用。驅動裝置皮帶輪、鏈輪、電機及減速器均按實際要求進行參數設計；設有機械過載斷電和電流過熱繼電器雙重保護,當線路中發生意外卡阻,驅動裝置可自動停機并切斷電源,同時發出報警信號,當卡阻消除,人工復位后,驅動裝置方可啟動。服務系數大于 1.2。

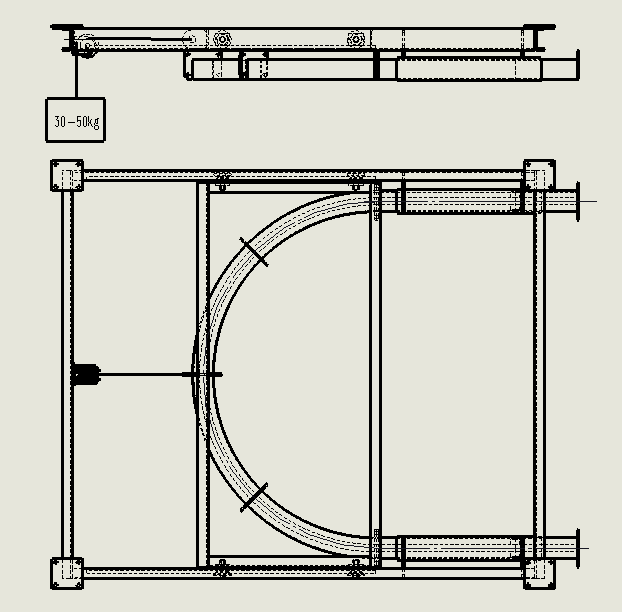

5) 張緊裝置：張緊行程可覆蓋一個推桿間距,張緊和浮動架之間采用柔性連接。張緊裝置固定架和浮動架之間設置了兩條環鏈,避免了下班后浮動架有可能被拉到張緊裝置的初始位置,而導致鏈條的折皺和堆集。該裝置是通過重錘的力量,使輸送鏈條具有一定的張力,以保證輸送系統的正常運行以及在拆接鏈條時能放松鏈條。另外,在雙驅動和多驅動系統中,還起著測定多機驅動的同步程度,反饋同步控制信號,實現多機驅動的同步運行的作用。

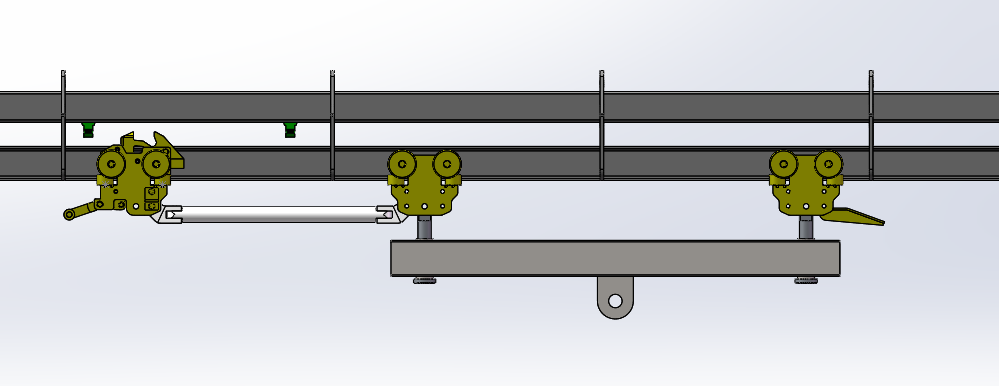

6) 小車組：有前車組、后車組以及連桿吊梁組成,吊梁下端為矩形管焊接的整體鋼架,上有接油盤。承載車組為2車組,車組軸輪采用軸承鋼（GCr15）制作,車身及承載梁采用鑄鋼加工及鍍鋅鈍化防腐處理；要求轉動部件運動靈活,車組加工制作精度及一致性好。承載梁上設置有載碼體/碼板安裝位置,承載梁承載力≥300kg；

7) 各小車采用精密鑄鋼件車體、每個小車帶有四個支承輪支承，車輪采用45# 鋼制做，輪體表面熱處理，硬度≧50HRC±5。每個小車又帶有4個導向輪，導向輪采用45#鋼或GCr15材質制作，輪體表面熱處理，硬度≧50HRC±5。車組應具有承載能力大、阻力系數小、強度高、維修更換方便、使用壽命長等特點。單個小車應試制1件，做靜載荷吊掛實驗，靜載荷吊掛重量應為車組額定載荷的1.5倍，加載時間不應小于60小時。去除負載后車體、支承輪、軸等不應有變形現象。

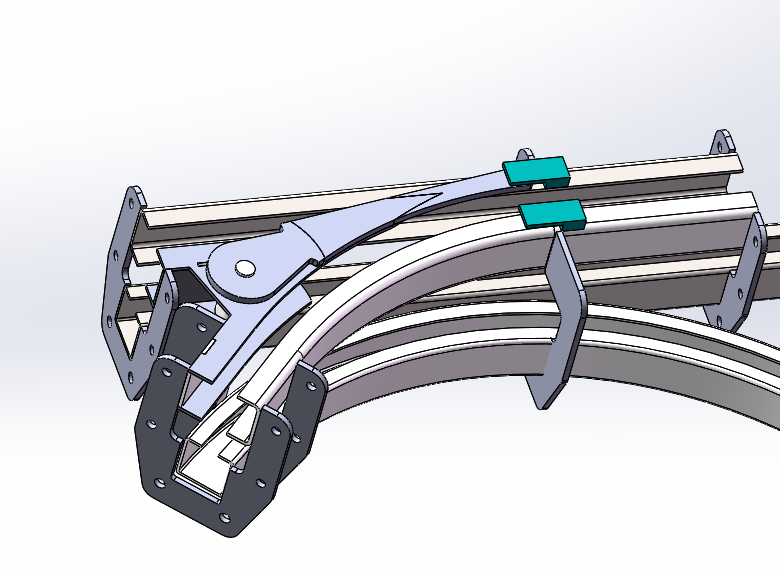

8) 道岔：道岔結構應保證吊具通過性良好，運行平穩，無運動干涉和撞擊，道岔舌采用雙層結構，岔舌應轉動靈活，到位無卡阻；分支、合流道岔采用有控道岔，道岔應設置岔舌到位開關，并與電氣控制聯鎖。

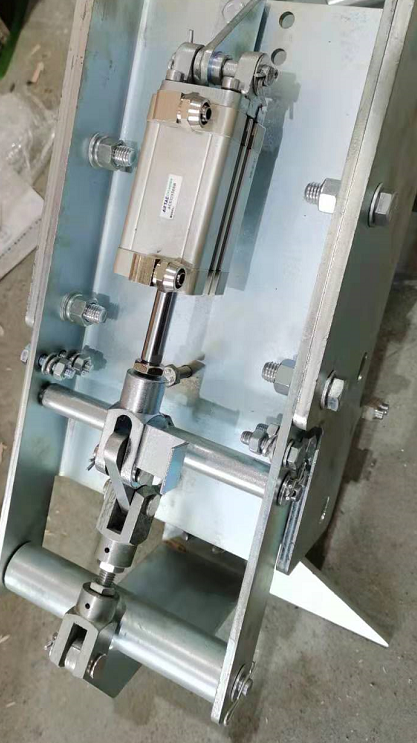

9)  停止器及止退器、：停止器為鉤式結構采用氣缸控制，氣缸選用 SMC\FESTO品牌；停止板伸縮靈活，與氣缸連接牢靠；停止器動作應靈敏可靠并設有止退裝置，止退器、動作應靈活，可靠地防止吊具后退。在高溫區的氣動元器件全部安裝遠離高溫或使用隔熱材料隔離，爐內停止器使用機械結構引到爐外，電氣元件固定結實牢靠防止熱脹冷縮變形。止退器：采用新型齒式止退器。

10) 懸掛輸送機積放車組部分：停止器是輸送機運行情況下是承載小車在預定位置停止和釋放的位置。停止器一般為常閉型，停止器應滿足的連鎖要求由承載小車自身結構來保證，即當停止器處無承載小車而運行來的承載小車到達停止器時，伸出的停止板將小車上的升降爪壓下，迫使升降爪與運行的牽引鏈推桿脫離嚙合，從而使承載小車順利停下，當停止器根據PLC的指令打開時，停止板抬起， 升降爪自動抬起，承載小車被牽引鏈小車帶走。后面的小車將依次前進一個車位。具體以實際設計為準
