隨著環境形勢的日益嚴峻,國家加大了對燃煤電廠的SO2排放控制要求,相繼出臺了一系列政策,如《火電廠大氣污染物排放標準》、《煤電節能減排升級與改造行動計劃(2014-2020年)》、《全面實施燃煤電廠超低排放和節能改造工作方案》等。其中,脫硫達到超低排放要求(6%O2條件下,SO2濃度<35mg/m3),主流的提效改造技術路線為單塔雙循環工藝和雙塔雙循環工藝。根據數據統計,二者中又以單塔雙循環工藝居多。在實際運行過程中,由于燃煤硫分的變化、混煤乃至煤泥摻燒、調峰導致的負荷驟變等,經常需要改變運行方式,這既關系到SO2的達標排放,也關系到節能經濟,如何合理地運行各層噴淋就顯得格外的重要。
1單塔雙循環技術的特點
單塔雙循環工藝*大的特點是在脫硫塔內設置錐型收集碗和塔外設置AFT漿池。脫硫的噴淋系統被錐形碗分為上下兩部分,一級循環作為預洗滌、石灰石高效溶解區,二級噴淋作為高效脫硫區。通過對兩套循環回路漿液的pH值和漿液密度等參數的調控,完成石灰石的溶解、SO2吸收和脫硫副產物的氧化分區控制。單塔雙循環工藝由于功能分區的設計理念,使其具有單循環工藝所無法比擬的技術優勢,主要體現在以下幾個方面:
(1)兩個循環單獨控制,使溶解、吸收、氧化等不同的工藝過程,在不同的控制參數下進行,互不干擾,使每個過程都處于*佳工況點。
(2)吸收劑先從二級循環進入,再進入一級循環,增加了吸收劑漿液在系統中的停留時間,使吸收劑的溶解更充分,利用率更高。
(3)一級循環漿池中漿液pH值控制較低,一般設置在4.5～5,有利于亞硫酸鈣的氧化,增加石膏的可結晶時間,從一級循環漿池排出的漿液進行脫水處理,使*終脫硫副產物的品質更有保障。
(4)二級循環漿池中漿液pH值控制較高,一般設置在5.5～6,保證了較高的漿液堿度,更有利于快速吸收煙氣中殘留的SO2,使出口煙氣SO2濃度滿足超低排放的要求。
(5)一級循環漿池設計脫硫效率80%以上,煙氣經過一次洗滌后,SO2含量已大幅度減小,在二級循環中,采用較小的液氣比,就能達到理想的洗滌效果,而且,由于二級循環漿液不輸送去脫水處理,對氧化的要求不高,可以減少氧化風量的供應,這就降低了系統的電能消耗。
(6)一級循環和二級循環之間設置了錐型的收集碗,不僅避免了不同pH值和密度的漿液混流,而且對煙氣具有良好的分配、導流作用,達到了均布?xì)饬鞯哪康?有效地改善了傳質效果,降低了煙氣SO2逃逸的可能性,進一步保障出口排放達標。
2運行方式對性能的影響
單塔雙循環工藝涉及到兩級循環,而每級循環都設置了多臺循環泵,在實際的生產運行過程中,由于燃煤煤質、負荷等變化,在滿足出口煙氣SO2排放濃度達標的前提下,可以靈活地采用多種循環泵組合方式來運行,但不同的運行方式,效果不同,有些運行方式不僅效果不好,還存在環保、安全的隱患。

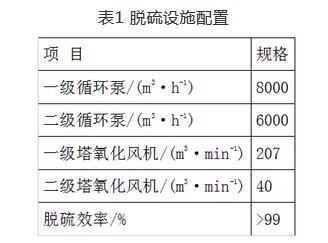

國內某330MW鍋爐采用單塔雙循環脫硫工藝,一、二級循環泵各配置3臺(離心式),一級塔氧化風機3臺,二級塔氧化風機2臺。脫硫設施的配置情況見表1,其運行參數見表2。
煙氣脫硫吸收塔采用噴淋空塔,整個吸收塔系統漿液循環噴淋系統采用3+3布置,塔體上、下各設置三層噴淋,中間設置導流錐、收集碗,每套脫硫裝置設置配套的強制氧化系統。從表1可以看出,二級循環的配置情況,無論是循環泵流量,還是氧化風量均小于一級循環,設計的工藝處理過程,80%～90%的SO2脫除發生在一級循環,只有10%～20%的SO2是在二級循環噴淋中脫除。

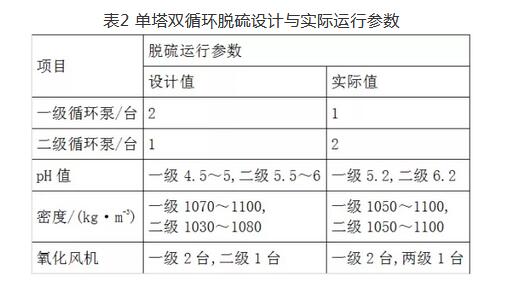

從表2可以看出,脫硫在實際運行時,與設計運行參數偏差較大,一級循環泵只運行了1臺,而二級循環泵運行了2臺;一、二級循環漿液的pH值均偏高;二級塔漿液密度高于設計值;二級氧化風量較大。之所以采用這種運行方式主要基于兩點,一是考慮到節能,盡可能運行更低功率的設備;二是由于認識偏差,避免脫除效率達到100%,出口排放濃度降到0,造成外界質疑數據的真實性。
通過對運行期間DCS各項數據進行對比,結合吸收劑耗量的計算,漿液、副產物品質化驗分析,發現此時二級循環已經成了主脫硫區域,脫除SO2占比約70%,而一級循環只占比約30%。采用這種運行方式,在燃煤硫分較低時,短期內不會影響脫硫的處理能力,仍然可以保證35mg/m3的排放指標,但長時間運行,將會對設施的安全穩定運行和*終的煙氣達標排放帶來一系列的問題。
2.1 安全性的影響
(1)高溫?zé)煔獾挠绊?/div>
脫硫系統運行規程要求,在正常生產過程中,循環泵運行不小于2臺,并采用邏輯保護,小于2臺時會啟動保護。這一設計理念主要是考慮到,當唯一運行的循環泵故障跳機時,備用循環泵因電動閥門開啟時間較長,難以及時投運,高溫?zé)煔馊菀讓娏芟到y(tǒng)造成嚴重的破壞。顯然,電廠雖然運行了3臺循環泵,但一級循環泵只運行了1臺,2臺二級循環泵因處于隔離狀態,并不能及時對高溫?zé)煔膺M(jìn)行降溫,當一級循環泵出現故障跳機時,高溫?zé)煔馊匀粫σ患墖娏芟到y(tǒng)造成損壞,這為系統的安全穩定運行留下了較大的隱患。
(2)結垢的影響
SO2的吸收以二級循環為主,在二級循環漿液高pH值運行的情況下,含高濃度SO2的煙氣與石灰石漿液反應,瞬間生成了大量難以氧化的亞硫酸鈣,吸收塔存在結垢的問題,當結垢塊掉落時容易損毀噴淋層的噴嘴等部件,對后續設備的正常運行造成負面影響。
2.2 吸收劑耗量的影響
按照單塔雙循環工藝的設計,AFT塔是新鮮漿液的主要供漿點,為了保證煙氣出脫硫吸收塔前,殘余SO2能被高效地吸收,漿液pH值一般控制較高,此時漿液中有大量未完全溶解的石灰石顆粒,而CaSO4·2H2O和CaSO3·1/2H2O含量并不高,未反應的石灰石會通過AFT旋流器的底流進入一級循環系統使用。
把二級循環作為主脫硫區后,由于煙氣中SO2含量高,與漿液中的石灰石反應后會瞬時產生大量的CaSO3·1/2H2O和部分CaSO4·2H2O,這些副產物會包裹在未溶解的石灰石顆粒表面,造成石灰石被屏蔽,從而導致吸收劑的耗量增加。在生產中,一般采用石灰石單耗來衡量吸收劑用量情況,即去除單位SO2所消耗的石灰石量:
式中:A石灰石消耗量,kg;ESO2脫SO2脫除量,kg。
式中:ESO2產為發電機組SO2產生量,t;M為機組發電煤炭消耗量,t;α為SO2產污系數;ESO2排為SO2排放量,t。

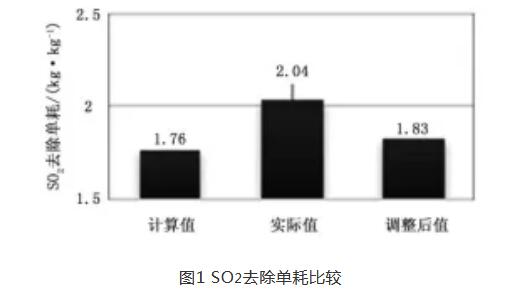

根據連續5m實際運行數據統計,吸收劑單耗遠遠高于理論的計算值,見圖1。
從圖1可以看出,SO2去除單耗實際值達到了2.04,遠高于理論計算值1.76,經過調整后,SO2去除單耗下降至1.83。按照全年計算,每年的石灰石耗量將比理論用量多出約9200t。可見,石灰石的利用率非常低。
2.3 漿液與副產物品質的影響
按照單塔雙循環工藝的設計,一級循環漿池作為主要的氧化區域,CaSO3·1/2H2O被充分氧化為CaSO4·2H2O,漿液通過一級塔排漿泵輸送至脫水處理系統,出產的石膏完全達到商業品質,石膏成分設計值見表3。
實際運行過程中,一級循環漿液量很小,吸收的SO2較少,CaSO4·2H2O的生成量很低,漿液中的固體物質主要來自AFT塔旋流器的底流,而底流含有大量CaSO3·1/2H2O和被屏蔽的石灰石顆粒,副產物的品質完全達不到設計要求,CaSO4·2H2O和CaSO3·1/2H2O的含量波動很大,而CaCO3含量和含水率均超過設計值。

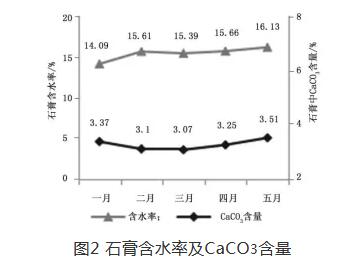

根據連續5m的石膏化驗分析數據統計,石膏含水率和CaCO3含量的情況見圖2。
從圖2可知,石膏含水率*低14.09%(一月),*高16.13%(五月),平均值達到15%以上,比設計值高了約5%。石膏中的CaCO3含量平均值為3%以上,也比設計值高了1%。
3運行優化需注意的問題
單塔雙循環工藝因自身分區控制的特點,比單塔單循環工藝的控制方式更細化,使運行人員有了更多的運行調整空間,但由于各地環保要求、機組負荷特性、脫硫設備選型等的差異,所以在選擇運行方式時既要根據實際情況靈活處理,也要充分發揮單塔雙循環的技術優勢,主要有以下幾點:
(1)在生產過程中,應按照設計要求,以一級循環為主脫硫區域,二級循環為輔脫硫區域,一級循環脫除率應達到總脫除率的80%～90%為宜。
(2)充分利用分區控制的優勢,嚴格控制不同區域漿液的pH值和密度,使各功能區都處于*佳運行工況。
(3)不同負荷,不同硫分下,系統均應在“2+n”或“3+n”的模式下運行,即一級循環泵不應小于2臺,根據負荷和燃煤硫分的情況,選擇二級循環泵的運行臺數,如設計硫分下,低負荷時,采用“2+1”方式,中負荷時采用“2+2”方式,高負荷時采用“3+1”或“3+2”方式。
(4)對于調峰機組,出現既是低負荷、又是低硫分的工況時,如果需要控制出口濃度值不接近0,應通過調節一級循環漿液的pH值來控制,不應通過停運部分一級循環泵來控制。
(5)確定節能措施應以整個系統的能耗核算為基礎,并結合所有相關設備的安全性、健康性等指標通盤考慮,不應只局限于大型設備的能耗比較。
綜上所述,單塔雙循環脫硫工藝是近幾年發展起來的高效脫硫技術,在執行超低排放后,無論是在新建還是原有機組的提效改造過程中,都已成為主流的選用技術。由于工藝本身的特殊性,以及不同電廠改造的差異性,使每個電廠的控制方式都不盡相同,只有根據自身實際情況,合理選擇運行方式,才能真正發揮出單塔雙循環工藝的技術優勢,使脫硫系統長期穩定運行。
