環亞環保提供專業的工業煙氣除塵脫硫脫硝一體化解決方案，從設計制作到安裝維護，無不體現著專業團隊的規范標準和精湛工藝。公司不僅能與客戶一起共同設計施工新建配套工程，還能在復雜的情況下進行工程項目的后期改造升級。
優秀的設計師全程把控整套生產工藝流程，結合現場實際情況預留空地、打叉，甚至將下角料產生利用情況、組焊件制作工藝、運輸、現場吊裝、后期維護拆換等方面進行綜合細致的考量與核算。
“工欲善其事，必先利其器”，威達環保工程設備設計師，利用三維軟件進行主體設計，再依據建立的三維模型編排工程施工方案及措施文件，把原來在現場進行的部分工作搬到會議室，群策群力，降低施工期間的失誤率。
我們以某項目為例，簡要說明三維設計軟件SOLIDWORKS2015在該工程中的應用。
一、設計階段
SCR設備主要分三層，上層為煙氣收集分布器，含吊裝葫蘆等附屬結構；下層主要為支柱鋼結構，為整個SCR設備提供支承，也是灰倉與集氣排氣口的位置；中層為放置催化劑的倉室，也是SCR設備中的主要結構，整個設備尺寸的確定依據。其它如樓梯平臺等附屬結構依需排布。

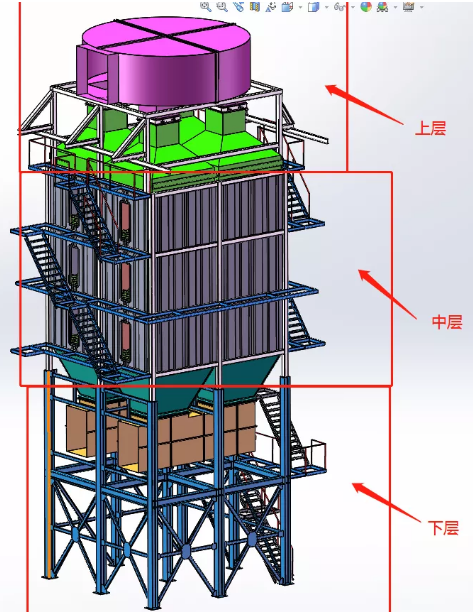

整體效果圖（部分簡化）
1.下層設計

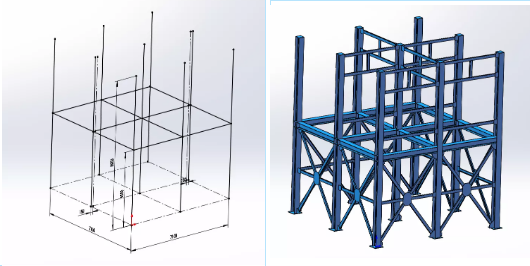

依據初步SCR設計方案，根據倉室長、寬、層數，確定鋼結構支腿分布。
在圖中鋼結構中所用筋板，墊板，支撐等均能體現，各部件之間的尺寸配合也能通過整體把控的方式進行調整契合，避免干涉。在此初期，可確定SCR基礎分布情況，再依據其它工藝設備安裝示意圖，排布出設備基礎分布圖。此外，相應結構構建完成之后，可利用三維中的“質量屬性”直接查詢到構件體積，并利用密度計算出整個構件的重量，加工費用。

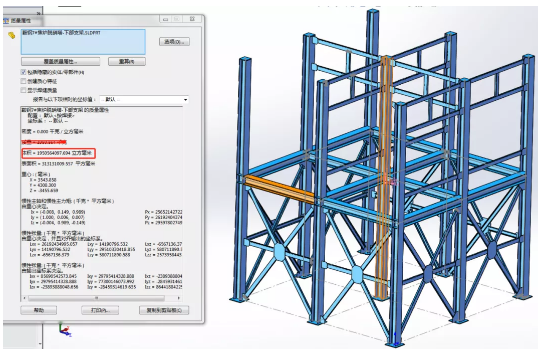

如圖，該下層構件直接用軟件查詢到體積1.951m3,則重量為：
1.951m3*7.85t/m3=15.32t
2.中層設計

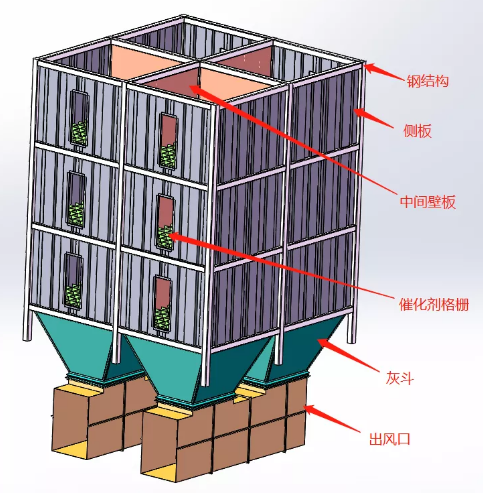

中層是整臺SCR外形的設計依據，主要作用是放置催化劑模塊。如圖所示，分為鋼結構、側板、中間壁板、催化劑格柵、灰斗與出風口等。設備較大，需要把部件分別加工并運抵現場進行組裝或焊接。而組焊后，自身的重量與尺寸會給吊裝帶來較大困難，我們可以依照三維設計圖紙編排出吊裝順序與過程，通過結合現場施工人員提前擬定吊裝方案與措施。

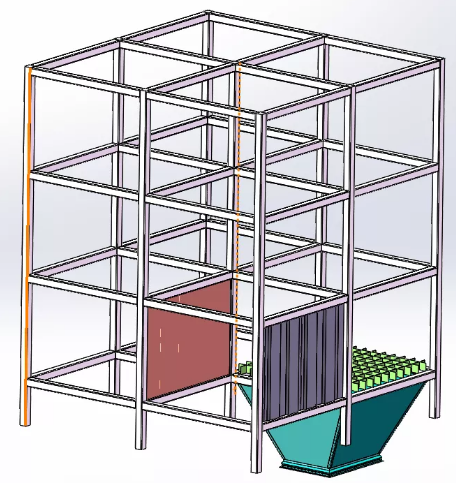

如上圖，在吊裝前，我們需要在地面上制作完成整個中部鋼結構框架，并提前把四個灰斗（僅畫出一個示意）焊接到框架上整體吊裝，當然如果吊車允許，也可以把倉室格柵與邊壁，中間壁一并焊接后吊裝，節約整個吊裝次數與吊裝時間，節約吊裝費用。
3.上層設計
soliworks相對于較大型構件，小型構件的三維設計更能說明三維設計的優越性，如下圖。三維設計的優點就是以真實的造型體現零件的內部結構，在設計階段對尺寸進行調整后，相關聯的尺寸會隨著改變，“牽一發而動全身”，而二維設計在更改一個零件的尺寸時，所有相關聯的尺寸與視圖均要作相應改變，嚴重影響設計出圖效率。
以該手動閥為例，零件裝配后的部件，可以實現運動仿真，動畫，模擬真實的翻板開合，觀察各部分的運轉干涉情況，出現問題隨時進行調整。

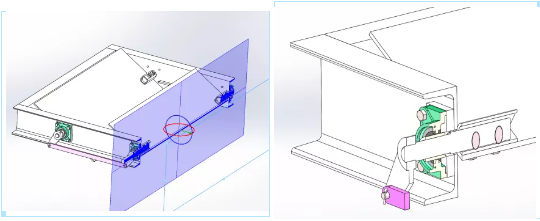

手動閥的任意剖面及細節放大圖

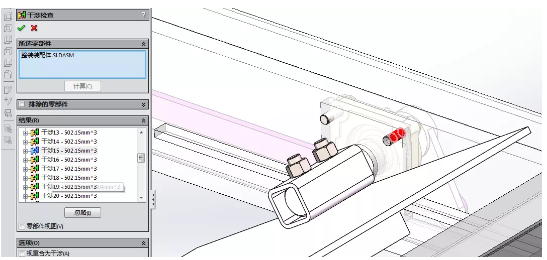

裝配體干涉檢查
4.同步分工設計
為提高設計效率，該SCR設計可分開同步進行，由總工進行整體裝配圖的架構，再進行任務分發，如上層、中層、下層分別交由分項設計師進行設計，同步設計會節約大量交叉時間，然后由總工進行幾大部件的裝配與調整，再由各分項設計完成工程圖紙的生成，標注，*后由總工把控整體工作進度。
5.設計流程
整個設計過程遵循以下流程：整體工藝流程圖——基礎圖——各設備模型的建立——各設備部件圖建模——各設備部件裝配——各部件零件圖紙的生成與繪制完善（含BOM表，材料明細清單等）——后期生產制作跟進調整
整個設計過程穿插多項串并聯同步進行，這需要一個設計團隊的默契協作，更需要有總體的協調與調度，物盡其用，合理工作安排，設計團隊才能高效運轉。
二、制作與運輸過程簡述
前期設計完成后，工程圖紙下發，由工程部門協調采購、制作、生產、裝配等部門進行生產制作，一般制作部件主要分為以下幾個部分：
1.結構型鋼件，通常由工字鋼，H型鋼，槽鋼，角鋼，管等組成；
2.機加工件，由軸、底座、加強筋板、銷套等需要車銑鉆刨鏜熱處理等工藝加工的件；
3.外購標準件，如螺栓，密封條，軸承，軸承座，法蘭，閥門，墊等；
4.焊件與鈑金件，需要把型鋼切割下料進行再組焊或鐵板等進行彎折、沖壓加工出的件，如倉室側壁與中間壁板，樓梯踏板等。
以上部分在設計階段皆可確定樣式及尺寸，除部分必須在本廠進行加工組裝的部件外，其余部件均可在當?shù)剡M(jìn)行外協加工。此項可節約運輸成本，部分大型構件也可加工完直接短途運輸?shù)诌_(dá)現場進行吊裝。
三、現場吊裝
采用三維設計，在設計階段即可預知吊裝方案、施工措施，需要運抵現場進行再次組焊的件，如可以合并焊接吊裝的件，吊裝件的先后次序如何排布。僅管這些安裝方案是有相當經驗現場施工經理的必備技能，但有了三維設計，在設計階段即能依據電腦三維模型由團隊擬定出合理的施工措施與方案，對施工經理的整體素質將不再有過高要求。
隨著時間發展，任何行業秘密都將透明化，“外練技能 內控成本”對外不斷學習新技能、新知識，對內嚴控成本支出，三維設計的合理應用，定會為威達內控成本、設計與制安專業化的管理助力。
