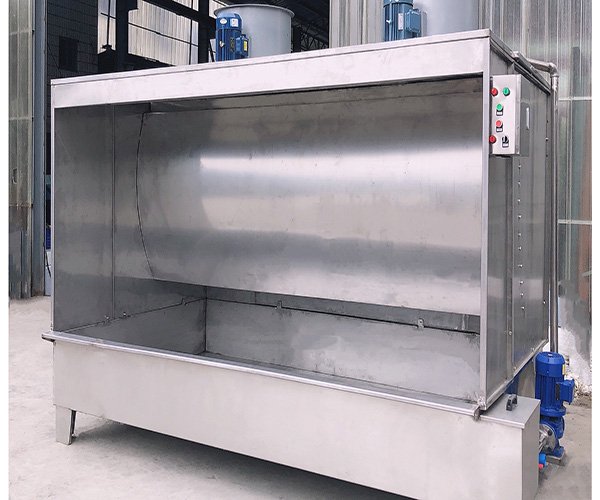

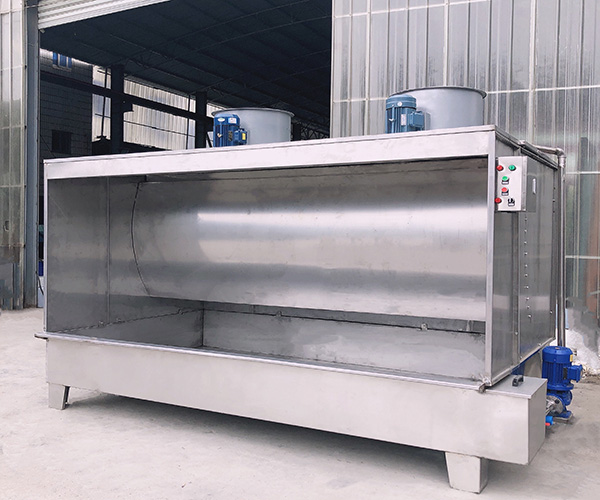

水幕噴漆室（又稱水幕噴漆房）是一種用于涂裝作業的環保設備，主要用于收集和處理涂裝過程中產生的漆霧和有機廢氣。其核心原理是通過水幕的吸附和過濾來捕獲漆霧顆粒并減少污染排放。
以下是對其工作原理和關鍵部件的詳細說明：
1.核心原則
-水幕的形成：
傾斜的水幕板（通常由不銹鋼或塑料制成）安裝在噴漆站的后部或側面。水泵將水輸送到水幕板的頂部，水沿板表面均勻向下流動，形成連續的水幕。
-漆霧捕捉：
在涂裝過程中，未被工件吸附的漆霧在風扇產生的負壓作用下被吸入水幕柜。漆霧與水幕接觸后，被水膜吸附，沖入下面的水槽。由于漆霧顆粒的粘度，它們與水混合時會形成絮狀沉淀物。
-氣水分離：
通過水幕后，攜帶少量漆霧的空氣可能需要通過多層過濾裝置（如擋板、渦流裝置等），以進一步分離水滴和殘留的漆霧。最后，相對清潔的空氣通過排氣口排出。
2.關鍵部件
-水幕板：形成均勻水幕的核心部件，需要定期清潔以防止堵塞。
-水循環系統：包括水箱、水泵、管道和濾網，用于循環和凈化水。
-排氣系統：風扇產生負壓，以確保漆霧的定向流動。
-漆渣處理裝置：通過添加漆霧凝結劑（AB劑），水中的漆渣被絮凝、漂浮或沉淀，使其易于清潔。
-阻水板/氣水分離器：防止水滴被氣流帶走，減少水分對風扇和管道的損壞。
---
3.工作流程
1.噴漆操作：噴槍產生的漆霧在負壓下被吸入水幕柜。
2.初濾：漆霧與水幕碰撞，大部分被水捕獲。
3.二次過濾：剩余的漆霧通過擋板或渦流裝置進一步去除。
4.空氣排放：處理后的空氣經活性炭（可選）吸附后排放。
5.水處理：定期回收水中的油漆殘留物，回收的水經處理后回用。
4.優勢
-高效捕獲：漆霧的捕獲效率可達80%至95%。
-環保節能：減少VOCs排放，循環用水，減少用水量。
-易于維護：使用水捕獲漆霧，并進行水回收，與需要頻繁更換過濾棉的干式過濾箱不同，可以說沒有耗材，維護成本低。
5.注意事項
-水質管理：定期清洗水箱，防止油漆殘渣堆積堵塞管道。
-混凝劑的使用：添加AB劑可以提高漆渣的沉降效果。
-防火防爆：噴漆區域應配備防爆設備，避免溶劑蒸氣積聚。
