噴粉懸掛線是一款為金屬制品表面處理設計的高端自動化生產線，集成靜電噴涂、粉末回收、高溫固化功能于一體。設備采用模塊化架構，支持按工件尺寸、涂料類型及環保標準定制，適用于汽車零部件、家電、家具、機械制造等多行業，助力企業實現綠色生產與工藝升級。

二、核心功能與設計

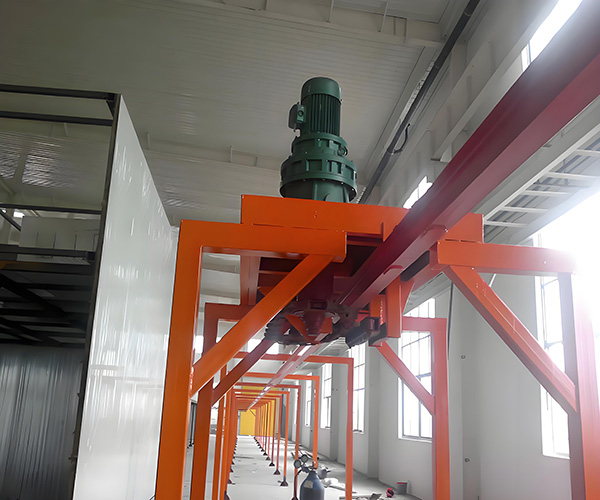

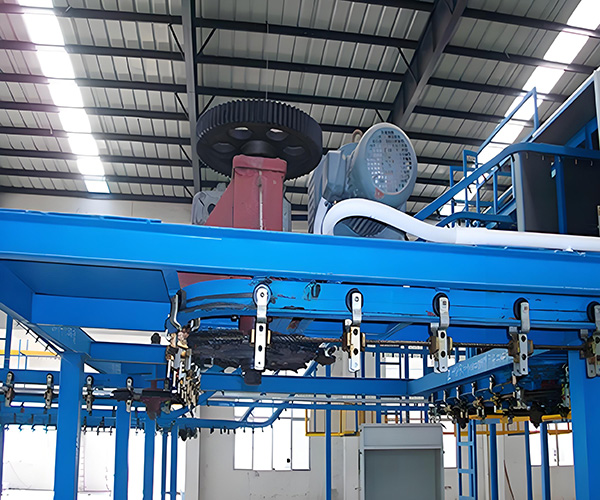

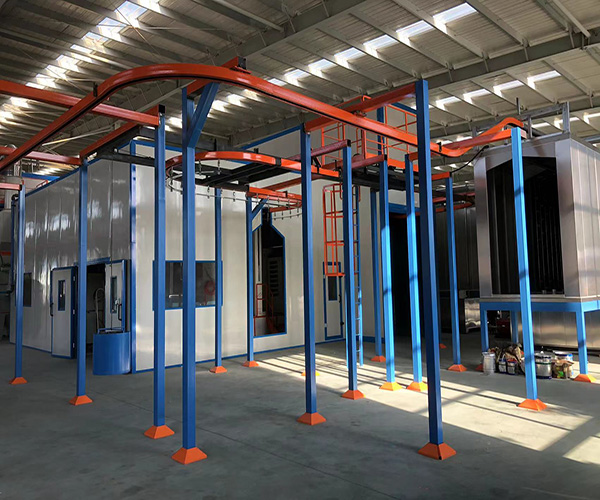

1. 懸掛輸送系統
   • 積放式懸掛鏈：采用模鍛鏈或加重型標準培林式鏈條，單點承重達500-600KG，適應不同尺寸工件（如汽車底盤、家電外殼）。
   • 變頻調速：輸送速度0.4-10米/分鐘，支持連續或間歇運行，滿足快節奏生產需求。
   • 三維輸送：可隨意轉彎、爬升，適應復雜車間布局，實現物料自動配送與工藝銜接。
2. 靜電噴涂系統
   • 大旋風噴粉房：配套濾芯回收裝置，粉末回收率≥95%，支持快速換色（換色時間≤15分鐘）。
   • 高壓靜電噴槍：產生100kV高壓，確保粉末均勻吸附，克服深腔部位噴涂難題，涂料利用率≥95%。
   • 供粉裝置：支持50英尺長管道輸送，精準調控出粉量（30-350g/分鐘），適配不同涂層厚度需求。
3. 高溫固化與環保
   • 熱風循環固化爐：溫度均勻性≤±5℃，支持160-210℃固化需求，適配環氧、聚酯、氟碳等粉末涂料。
   • 廢氣處理：烘干廢氣經催化燃燒或UV光解凈化，VOCs排放濃度≤50mg/m3，熱量回收利用率≥70%。
   • 粉塵控制：噴粉室呈負壓狀態，配套旋風除塵器，顆粒物排放濃度≤120mg/m3。
4. 前處理與自動化控制
   • 前處理設備：支持噴淋式（預脫脂、脫脂、磷化）或拋丸式，適應鋼件除油、除銹需求。
   • PLC集中控制：實現物料自動輸送、噴涂參數監控（溫度、風速、粉末濃度）及工藝數據追溯。

三、定制化服務亮點

• 工件適配：根據工件尺寸、材質定制懸掛鏈長度、噴粉房尺寸及噴槍數量，支持非標工件（如異形構件）處理。
• 工藝優化：針對涂料類型調整固化溫度與時間，支持水性漆厚膜噴涂（單次成膜50-80μm）。
• 環保升級：集成更高效率粉末回收系統（回收率≥98%）或VOCs催化燃燒裝置，滿足地方超低排放標準。
• 場地適配：根據車間布局設計直線式、橋式或U型生產線，支持地面或高架部署，減少空間占用。

四、應用場景

• 汽車制造：車身、底盤、零部件噴涂，滿足耐腐蝕與外觀要求，適配新能源電池箱體防爆噴粉。
• 家電行業：空調外殼、洗衣機內膽等產品的均勻噴涂與快速固化，提升生產效率30-40%。
• 家具與機械：金屬家具、工程機械構件的環保涂裝，減少VOCs排放，改善作業環境。
• 新能源領域：鋰電池箱體、光伏支架的防爆噴粉與高效回收，支持厚膜噴涂工藝。

五、產品優勢

• 環保合規：通過環評驗收，粉末回收率≥95%，VOCs排放濃度≤50mg/m3，滿足GB16297、DB44/816等標準。
• 高效節能：自動化生產效率提升30-40%，熱能回收節能30%，涂料利用率≥95%，降低耗材成本。
• 安全可靠：防爆電氣（Ex de IIC T6）、緊急停機裝置，通過CE/ATEX認證，操作人員配備防護服與防塵面罩。
• 智能管理：遠程監控噴涂參數（溫度、風速、粉末濃度），支持工藝數據存儲與分析，自動生成維護報告。

六、服務流程

1. 需求調研：現場勘測工件尺寸、年產量及環保要求，輸出空間適配與工藝優化方案。
2. 方案設計：CFD仿真模擬氣流與粉末軌跡，提供3D設備布局圖、管道走向圖及報價清單。
3. 生產交付：嚴格遵循ISO 9001品控體系，關鍵模塊（如噴槍、固化爐）100%檢測，預裝智能控制系統。
4. 安裝調試：專業團隊部署懸掛鏈、調試噴涂與回收系統，培訓操作、維護及安全規范。
5. 售后保障：全國24小時響應，提供技術升級與濾材更換服務。

七、案例展示

• 案例1：為某汽車零部件企業定制噴粉懸掛線，年塑粉使用量300噸，涂料利用率99%，VOCs排放濃度≤30mg/m3。
• 案例2：為某家電企業部署全自動噴粉線，噴涂效率提升40%，烘烤時間縮短20%，節能35%。
